求助,EASE建模问题!

solo_o · 发表于 2011-7-18 16:51

亲，只有注册或登录才能下载更有用的哦

您需要登录才可以下载或查看，没有账号？注册

×

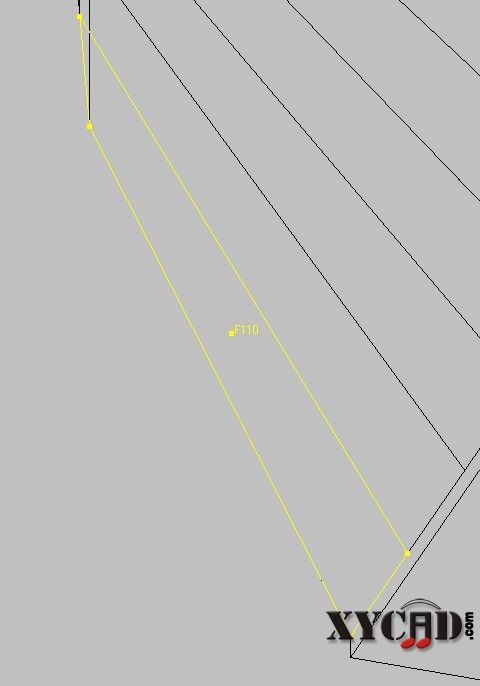

好久没用EASE了,今天建个模型,结果出现一点状况,先上图!

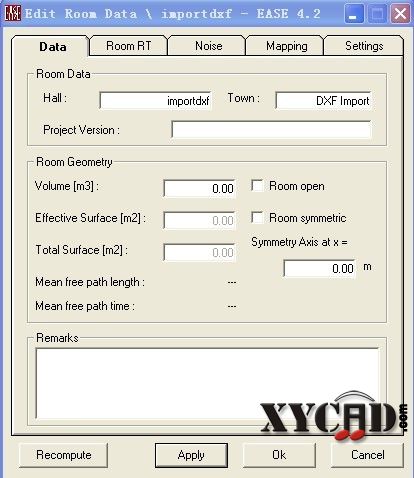

设置没问题, 房间也已经关闭,

按"H"键自检也通过..

可是按F6保存的时候就出问题了..

不止是何原因.

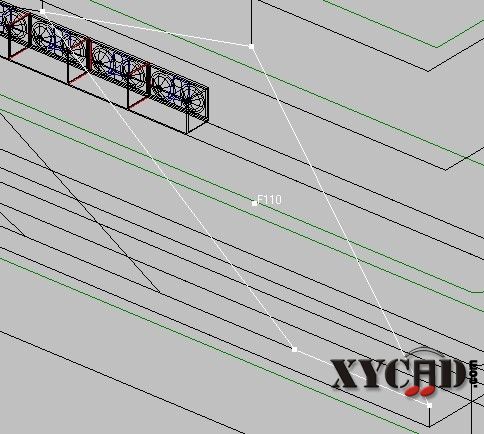

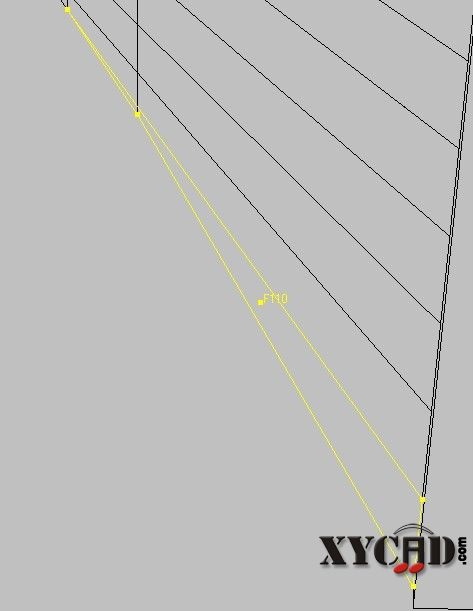

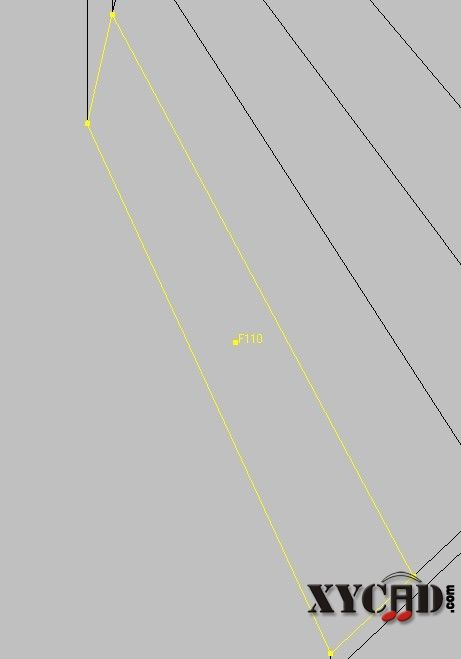

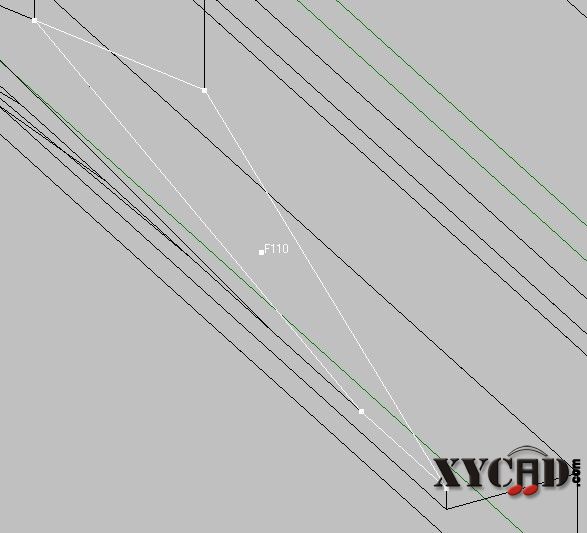

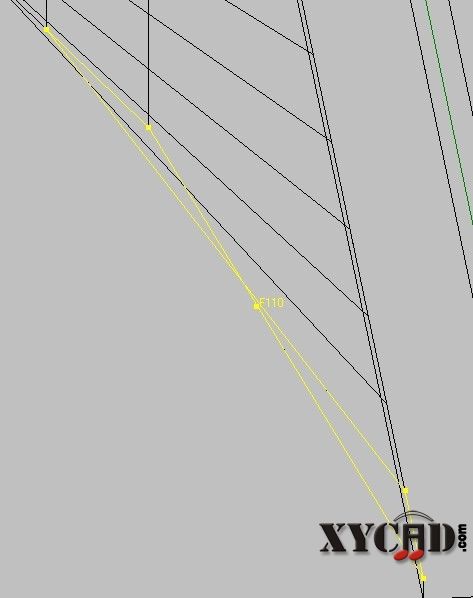

这是关于提示"错误面"的几张连续图, 求大师赐教~`

海书 · 发表于 2011-7-18 16:57

提示错误是“面可能不平或者没有被定义”！呵呵

海书 · 发表于 2011-7-18 17:00

只凭借这种提示，不足以发现真正原因所在，根据自己使用ES版本的不一样，原因也会有多种！

solo_o · 发表于 2011-7-18 17:05

本帖最后由 solo_o 于 2011-7-18 17:06 编辑

这个面有两个角与另外两个角不是在一个水平面上..就跟麻花形状差不多.. ES难道还不支持这样的面?.. 纠结了.

isfahan · 发表于 2011-7-18 17:58

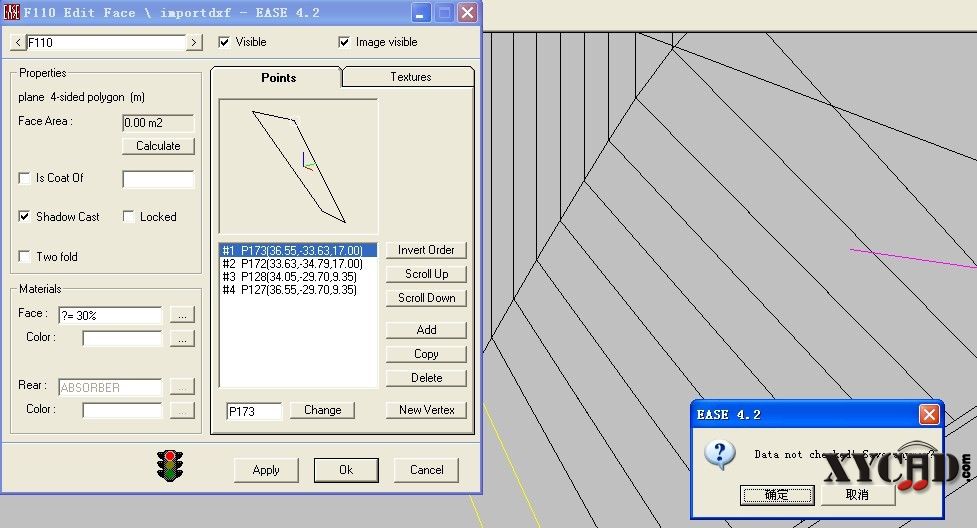

H只是检查漏洞，就是没封闭的模型，并不是通过了H就没事了。EASE的面规则审查，是那个红绿灯，你点开所有面的那个列表，从中看那些红灯的面，都是有问题的。一个个地修复。我还碰到过点重复的，从面上看一点看不出问题，仔细一看，比如P1/P2/P3/P4四个点组成的面，结果成了P1/P2/P2/P3/P4这样。所以F5或者F6的提示更重要。导入别的模型的时候，经常容易出这些问题。

xycad · 发表于 2011-7-19 08:43

房间是否通过以F5是否有错误提示为准，你这个基本属于面不平，这是从CAD里面转换的有点乱，直接原因是AutoCAD里面没有画好所致。

solo_o · 发表于 2011-7-19 08:54

回复 6# xycad

{:6_146:} 昨天已由"海书"版主解决了此问题, 方法是重新将模型导入到CAD,然后再导出到EASE..在此表示对"海书"版主衷心的感谢!

我在做这些面的时候全部都是在EASE里重新勾画的,并不是在CAD里做的,CAD里导出的全是线段和点, 我检查了一下所有的点都没有问题,坐标也对..但是在EASE里勾出来的面还是有问题, 不知道是不是EASE不支持这样的面... 至于"Isfahan"版主说的几点问题我也仔细的检查了一下,并没有发现此类问题..

solo_o · 发表于 2011-7-19 08:55

回复 6# xycad

{:6_146:} 昨天已由"海书"版主解决了此问题, 方法是重新将模型导入到CAD,然后再导出到EASE..在此表示对"海书"版主衷心的感谢!

我在做这些面的时候全部都是在EASE里重新勾画的,并不是在CAD里做的,CAD里导出的全是线段和点, 我检查了一下所有的点都没有问题,坐标也对..但是在EASE里勾出来的面还是有问题, 不知道是不是EASE不支持这样的面... 至于"Isfahan"版主说的几点问题我也仔细的检查了一下,并没有发现此类问题..
