剖析跳线盘，供大家参考

xycad · 发表于 2009-10-15 07:48

亲，只有注册或登录才能下载更有用的哦

您需要登录才可以下载或查看，没有账号？注册

×

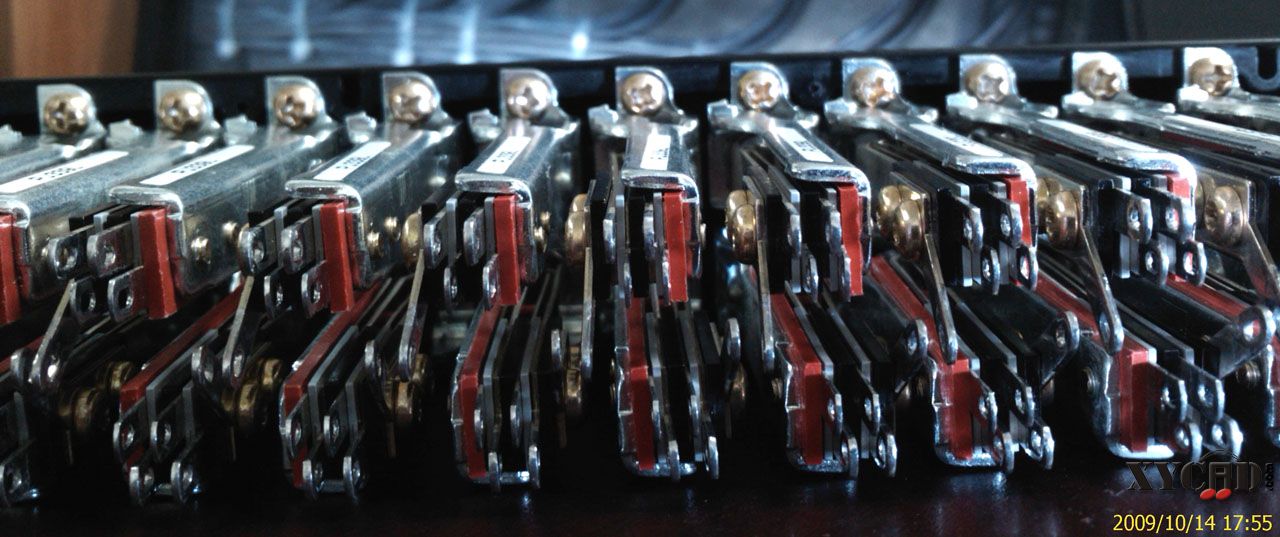

拍个跳线盘的特写放上来，这是自定义的跳线盘，剧场、多功能厅用得最常见的一种。

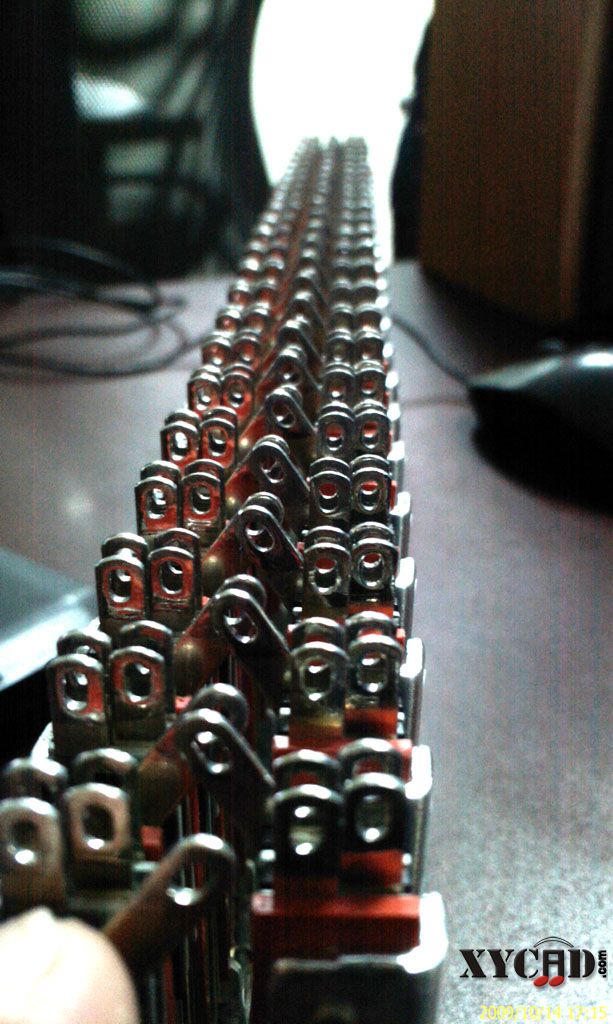

背面：

xycad · 发表于 2009-10-15 07:50

这是背面，前面就是一排排的三芯插孔。先发到这里，有点事情，过段时间我把怎样使用及系统图发上来做个详细解释，让大家参考参考，因为太多人不知道跳线盘如何使用。而且用法很多，导致大家没有一个整体概念。

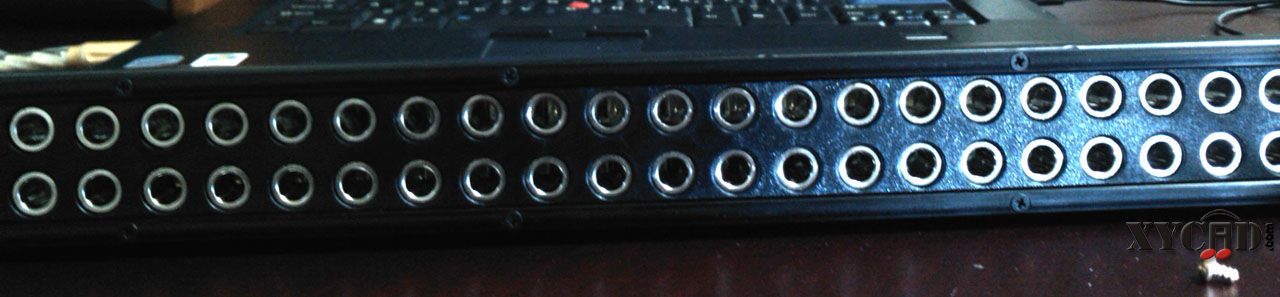

正面：

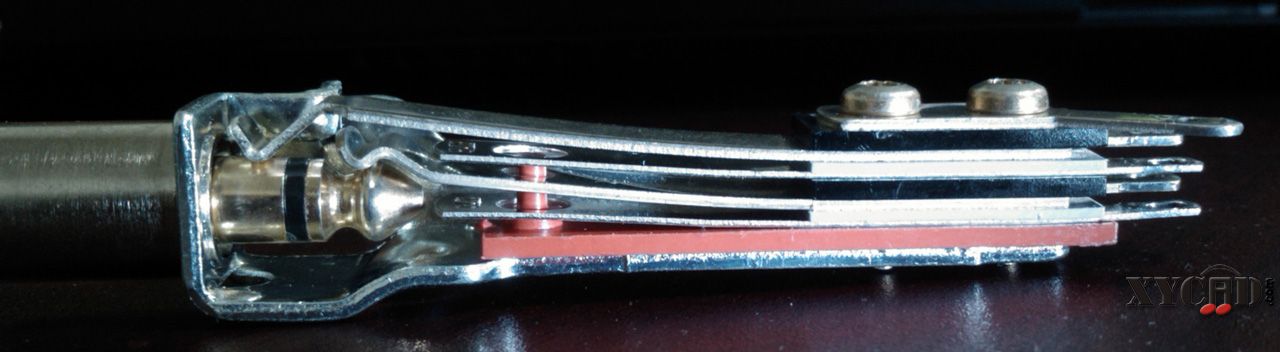

单个模块（五芯）：

跳线盘常见使用方法：
1、跳线盘在剧场剧院多功能厅礼堂等最多的用法就是起系统备份和信号的输入输出控制作用的。
常用的方法有：（在观众席和舞台区）所有舞台信号能在观众厅中部或后部、舞台两侧提供完全的信号输入输出接口，但是正常情况下是不用的，信号直接旁通到后面控制室，需要的时候再把调音台插入到那些控制位。记住这些控制位都是有信号的输入输出的。
2、在控制室的使用就更加丰富了，简言之，就是让所有设备的输入输出都可以进跳线盘。也就是说所有音源、调音台的母线输出、矩阵输出、AUX、INSERT、音频矩阵的输入输出、功放的输入等都可以在跳线盘上面找到。同时还要考虑任何一级都可以被拿掉而被其他设备所备份接入，进而取而代之形成系统备份。怎么样用，自己琢磨一下吧。
焊法上可以先焊厚片，后焊薄片，也可以反过来。具体要看你怎样使用。
挑线盘的其他功能：信号矩阵分配功能，就像过去手工接线路电话一样使用，比较简单没什么可说。就是把你需要的输入、输出都分别接在上下两排塞空上面，然后在前面跳。这种跳线盘前后都是相通的，也很便宜。
