法国medialon控制系统案例(城市规划中心)

[复制链接]

4

主题

77

回帖

1万

积分

柏金会员

积分
10877

专家勋章版主勋章

QQ
发表于 2011-8-10 10:34 | 显示全部楼层 |阅读模式
涉及音响灯光机械视频方案从此不求人,秒拿预算!

亲,只有注册或登录才能下载更有用的哦

您需要 登录 才可以下载或查看,没有账号?注册

×
应用
许多城市的发展速度都十分惊人。事实上,速度是如此之快,以致于有几座城市正在设立“城市规划中心”,以向现有市民、潜在新市民和企业主展示城市在三五年或十年后的样子。
一系列相互重叠的视频投影展示城市的全景,从以前的照片到现在的照片以及阐示未来规划发展的视频,应有尽有。参观者将可以通过按模型周围的按钮来触发模型内的叙述、视频、灯光效果,与该该市的物理模拟进行互动。
每座城市都是与众不同的,但每座城市的城市规划中心总是保持一致。从简化的安置和维护,它们总是以相似功能方式来运作的。这样来说,安装者在简化维护的安装方面就能保持连贯性以及获得更快的规划时间,同时,他们还有持有更小量的部件库存。
展示和视频内容应该能远程进行更新,无需派一位程序员到每一个规划中心。
解决方案

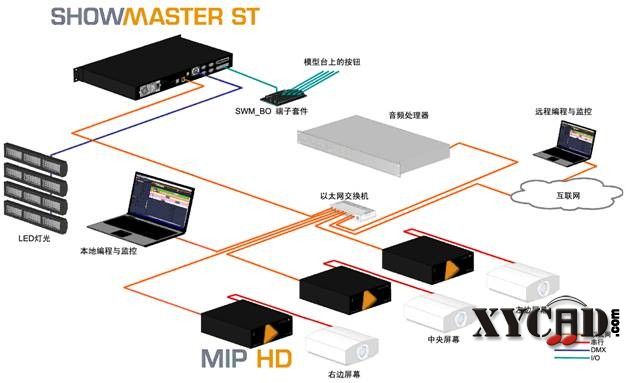

Medialon Showmaster ST 控制城市规划中心的设备。所有的音频处理器和视频播放器都是通过 Ethernet  开关从 IP 上加以控制的。灯光系统通过使用Showmaster Pro 的 DMX 来控制建筑内的灯光以及模型内的特殊灯光。
Medialon MIP HD 视频播放器向一个等离子屏幕传送同步高清晰视频内容。因为体积较小,它们都是安置于每个屏幕的后面,可以让昂贵的视频电缆实现较短的路线。Showmaster ST 可使用 MIP HD 串行口,对投影设备发送通电/断电的命令,减少了串行电缆铺长线的需要。
模型桌面上的互动按钮被布线至 Showmaster 的内置电子输入端。依据所按的按钮, Showmaster ST 能开始不同的叙述展示,涉及方面包括水、能源、道路、交通等等。
通过网络连接至Showmaster Pro 的一个触屏可以监视和控制所有的设备和展示,还可为维护人员提供人工控制。
在系统内还有一台维护 PC,已连接至互联网。程序员使用远程服务,便无需来到每个规划中心,就可以进入系统,上传新的视频和更新展示内容。
刘东
手机:15801305946
QQ:417493794

4

主题

77

回帖

1万

积分

柏金会员

积分
10877

专家勋章版主勋章

QQ
 楼主| 发表于 2011-8-10 10:47 | 显示全部楼层

法国medialon控制系统案例(杂技表演)

本帖最后由 gml-ld 于 2011-8-10 10:49 编辑

杂技表演
应用
“巨型乌贼的进攻”是一场杂技表演,是在受好莱坞启发的主题公园的外景场地中举行的。科学家们正在寻找传说中的巨型乌贼,他们发现了一种新型的声波定位器,可在深层水底获得更佳的可视度。他们不仅找到了巨型乌贼,而且声波定位器还惹恼了巨型乌贼。
表演的特色在于演员伴随着同步音频、灯光效果、烟火表演、水炮发射和仿真乌贼肢体,表演精心编制的特技。
机器人式的乌贼肢体袭击了礁湖里的一艘船,随后还袭击了研究中心附近的一个船坞。水炮、音效和烟火表演都与腕的动作同步进行,效果栩栩如生。

因为杂技表演本身所具有的危险性,每种效果都有自己的安全系统,需要有个人控制一个“自动防故障装置”开关,以产生效果。控制系统应该可以控制时机,但如果未启动开关,将不会产生效果。
Multitrack 音频包括四种语言的配音。若有客人需要非英语的其他语言,他们就可以戴上红外线助听设备,调到他们自己所选的语言
解决方案

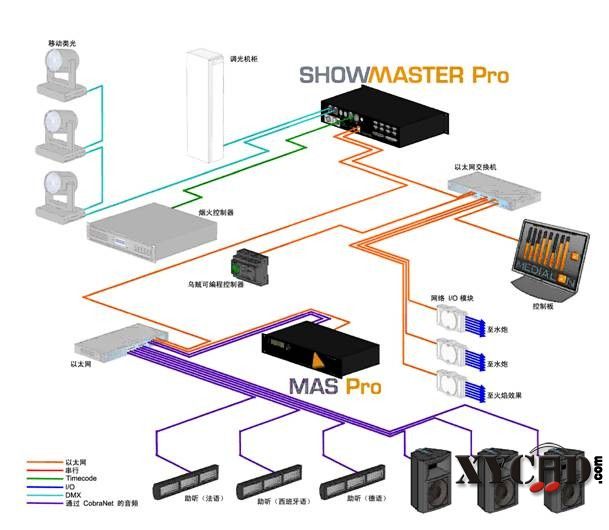

Medialon Showmaster Pro 控制杂技表演中的设备。Medialon 音频服务器可以通到 CobraNet 连接至通电扬声器和助听系统,播放多声道的配乐和通知。
驱动仿真乌贼肢体的气动系统是由它自己的安全PLC 子系统控制的,该子系统可能通过网络与Showmaster Pro 连接。
水炮和火焰效果都是由触点闭合来引发的,它是位于由Showmaster Pro 控制的 Ethernet I/O 的模块里。
Showmaster 生成Timecode,然后传送到包括安全机制和连续性检查烟火发放子系统。
在表演期间,一个灯光操控台用于记录灯光提示。然后,该提示通过使用两个内置 DMX接口,实时记录至Showmaster Pro。灯光控制台就会返回,而 Showmaster 的 DMX 接口就会输出记录的 DMX。
通过网络连接至Showmaster Pro 的一个触屏可以监视和控制所有的设备,是通过预设、表演回放以及人工维护而实现的。
刘东
手机:15801305946
QQ:417493794

4

主题

77

回帖

1万

积分

柏金会员

积分
10877

专家勋章版主勋章

QQ
 楼主| 发表于 2011-8-10 10:52 | 显示全部楼层

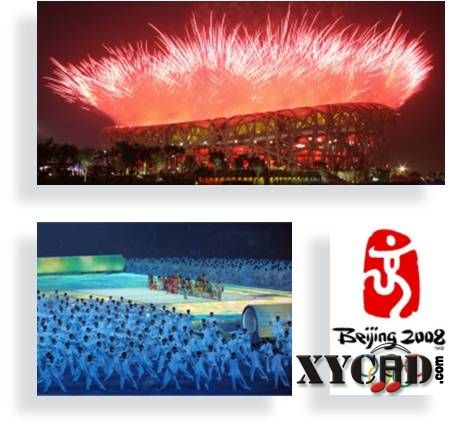

法国medialon控制系统案例(08北京奥运会)

本帖最后由 gml-ld 于 2011-8-10 12:31 编辑

Medialon主导场中央地上的二十六米宽 一百八米长
的 LED频幕的各项影像, 控制器材有:
> 十二个DVS Pronto无压缩高解析度数码影像碟
> 数个16x16与16x24高解析度数码矩阵器
> 巴可Encore与Screen Pro视频处理器
> 数码硬盘录影器
> 视频播放系统
> 六部高解析度影像讯流器
> 六部同步化的DVS无压缩数码影像碟
> 视频播放器

由Medialon MANAGER V4 Pro控制与同步

实现 Realization
Creative Technology
刘东
手机:15801305946
QQ:417493794

4

主题

77

回帖

1万

积分

柏金会员

积分
10877

专家勋章版主勋章

QQ
 楼主| 发表于 2011-8-10 12:36 | 显示全部楼层
由Medialon管理控制巴可投影组成的三维视频系统,这是一组弯曲的三维投影屏幕。Medialon还管理了计算机、室内照明。
刘东
手机:15801305946
QQ:417493794

4

主题

77

回帖

1万

积分

柏金会员

积分
10877

专家勋章版主勋章

QQ
 楼主| 发表于 2011-8-10 12:41 | 显示全部楼层

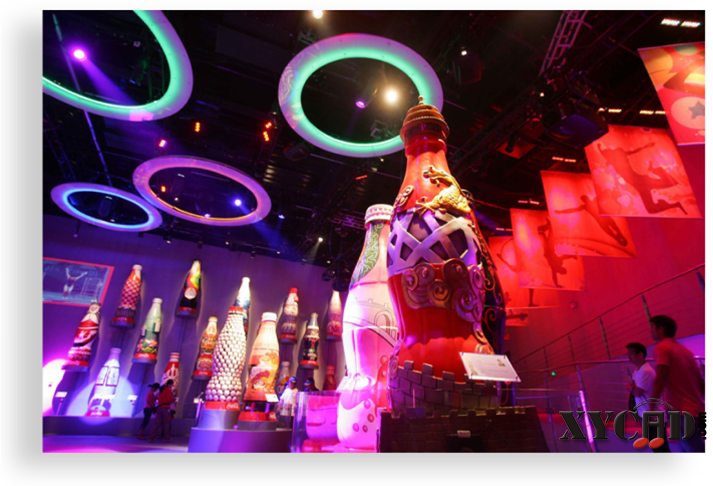

coca cola.png
一个Medialon MANAGER
四个Medialon MANAGER面板控制并同步以
下器材:
> MIDI灯光控制
> 所有音频
> TCP/IP 视频控制
> 幕帘控制
> 三个GVG Turbo视频服务器
> 一个Encore系统
> 五个频道的Dataton Watchout
> 五个Soundweb London视频处理器
> 两个灯光处理台2x Lighting Boards
> 一个Mitsubishi Relay 幕帘
> 四个记算人数的灯束
刘东
手机:15801305946
QQ:417493794

4

主题

77

回帖

1万

积分

柏金会员

积分
10877

专家勋章版主勋章

QQ
 楼主| 发表于 2011-8-10 13:07 | 显示全部楼层
自己顶一下
刘东
手机:15801305946
QQ:417493794

0

主题

90

回帖

8672

积分

柏金会员

积分
8672

专家勋章版主勋章

发表于 2011-8-12 00:13 | 显示全部楼层
我也帮你顶一下!
