请教关于测试声卡接线的问题

v606

小弟最近学习声场测试，使用的软件是SIA SmaartLive 5 ，但对于接线一直不太清楚，测出来的曲线一塌糊涂，练习尝试了多天不得要领，烦请各位大哥指教。
下面是小弟揣摸着理解的3种接线方式，不知那种可行，或者是都错了，真正的方法该如何连接？

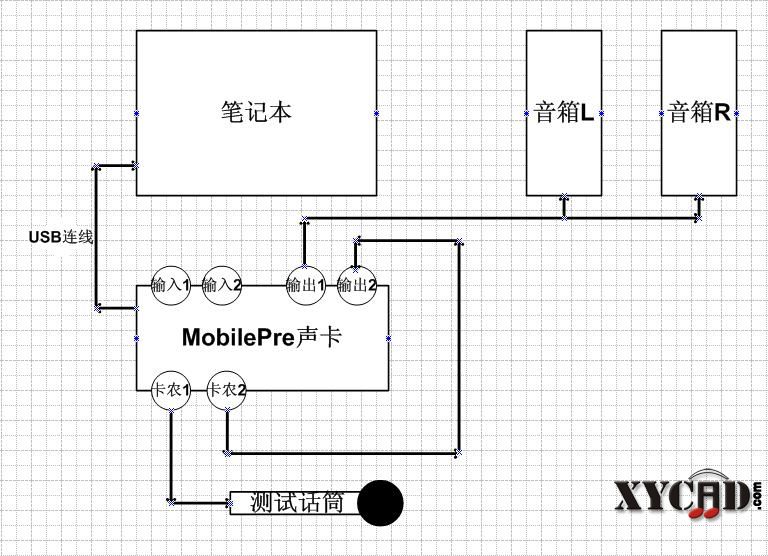

接线图1

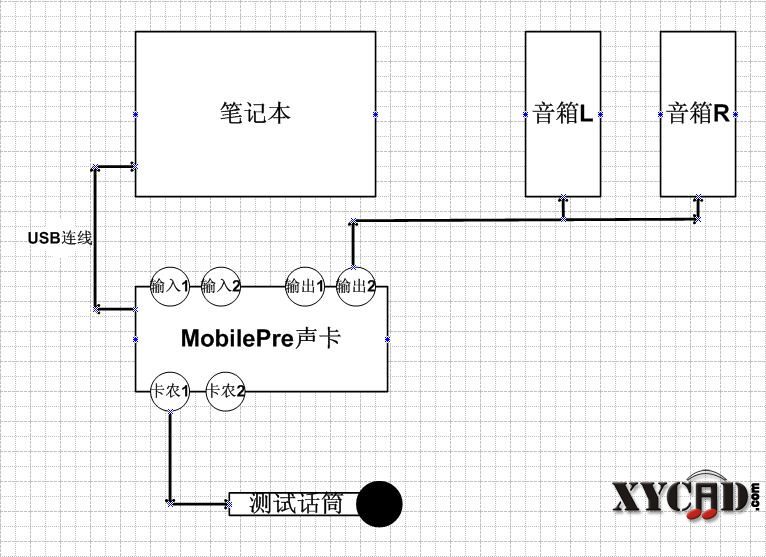

接线图2

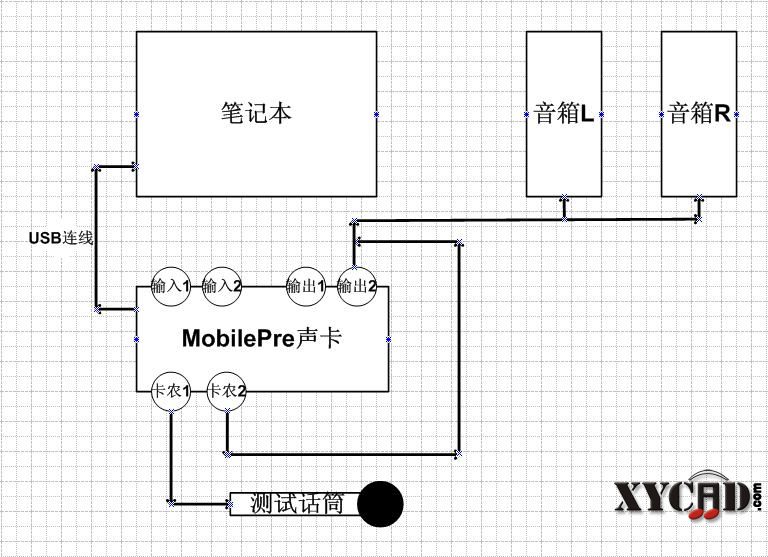

接线图3

v606

不知道这个声卡的输出是否立体声的，是否应该每个音箱接一个输出？

isfahan

第二种是双通道测量的标准形式，第三种是单通道测量，第一种的话也不是不行，但是设置起来挺不方便。

v606

回复 3# isfahan
请问这个输入端与输出端相连在正式测试中是否为必须的？以作为参考量

v606

回复 3# isfahan
请教isfahan版大，采用第二种接线方式，输出2该采用什么接头转换才能同时实现连接输入端和输出2个音箱呢？

isfahan

测量软件的实时（real-time）测量，一般有两种类型，一种是单通道的，一种是双通道的。

单通道的测量包括spectrum和spectrograph，另外像SPL和LEQ的监视也是单通道测量的一种。单通道模式下，比如在看频谱图的时候，声卡的2个输入通道是各干各的，互相之间没什么联系。两个输入通道你都可以作为测量通道用。甚至更多个通道的声卡也一样。

双通道测量，则是比较两个输入通道的信号的差别。这个也就是测试软件中的transfer function功能，SIA5汉化版里翻译为“转换”。转换模式下，声卡的两个输入通道需要同时使用，一般第一个通道映射到“测量通道（measurement channel）”，第二个通道则是“参考通道（reference channel）”。

举例说明转换模式的用法：假设我们要测量一台均衡器本身的性能指标，可以让信号发生器产生一个粉红噪声，送入该均衡器，然后，从该均衡器的输入端并联一路信号给声卡的参考通道，作为测试软件的参考信号，并把通过均衡器后的信号，再并联一路送给声卡的测量通道。那么，以均衡前的信号为参考，对比通过均衡之后的信号，两者的差别，就反映出了该均衡器对这个信号的影响。使用这种功能，可以测量某个待测系统的“幅度-频率响应曲线”，或者“相位-频率响应曲线”，以及更多的参数，比如谐波失真、信噪比等。

软件测试系统里，声卡恰恰扮演了两个角色，它的某路输出是信号发生器，而它的两个输入则分别是参考通道和测量通道。理解了这一条，就会明白转换模式下的信号到底是怎么连接的。

上面说的是纯粹电信号链路上的测量，扩声系统中很多时候需要测量的待测系统是包括音箱的，这时候音箱出来的声音就需要用测试话筒转换成电信号，从而和送给音箱的信号进行对比。所以说，一路输入话筒信号，一路输入电信号的模式，只是转换功能的一个特例，只是由于大家往往最关注的是音箱，所以一路话筒一路电信号就成了一种最常见的形式。

v606

回复 7# isfahan
非常感谢版大的详尽指点，小弟先消化一下再进行测试{:6_161:}

v606

回复 7# isfahan
通过多次反复研读isfahan版大上面的一段文字，再印证吴荣宗老师的基本操作攻略，已基本理解，也就是说接线1属于一种特殊形式，再次感谢isfahan版大花费宝贵时间详细说明。
还有一个疑问是如果采取双通道方式测量，输出端的接头是否自己特制的？我的理解是声卡输出端用大三芯三通接头分出2路，1路连接卡农输入，1路用3.5mm转莲花母接头连接功放音箱，不知是否可行？

isfahan

接线1不太容易保证参考通道的基准性，因为它的测量信号和参考信号不是来自于同一个信号发生器，我也说不准，这样会不会导致明显的误差，但是从各个软件说明书以及国标中有关图示来看，一般推荐的都是一分二的并联接线。

输出接头一般是自己制作。但是3.5的一般是立体声，对应两个莲花头，那种3.5的和咱们声卡用的大三芯不一样接线法。

v606

回复 9# isfahan
谢谢！这两天都要监考没有时间，等周末小弟试试做一个接头再测试一下
