第一章 软件介绍
WYSIWYG软件包括以下产品套装:file:///C:/Users/JAMES/AppData/Local/Temp/msohtmlclip1/01/clip_image002.png  WYSIWYG Report
file:///C:/Users/JAMES/AppData/Local/Temp/msohtmlclip1/01/clip_image002.pngWYSIWYG Design
file:///C:/Users/JAMES/AppData/Local/Temp/msohtmlclip1/01/clip_image002.png  WYSIWYG Perform


WYSIWYG Report


简介
        WYSIWYGReport是基本软件产品套装。它允许照明专家创建二维平面图以及所需的必要文件。WYSIWYGReport产品也可作为一个功能齐全的报告的教育版本,对于学生和教师来讲有着较高的性价比。产品特性

file:///C:/Users/JAMES/AppData/Local/Temp/msohtmlclip1/01/clip_image002.png  创建二维平面图(平面图、截面图和高度)以及设计构思。

file:///C:/Users/JAMES/AppData/Local/Temp/msohtmlclip1/01/clip_image002.png  全面的三维Library对象,包括配件、TRUSS、颜色、图案、道具等等。

file:///C:/Users/JAMES/AppData/Local/Temp/msohtmlclip1/01/clip_image002.png  全面的CAD工具。

file:///C:/Users/JAMES/AppData/Local/Temp/msohtmlclip1/01/clip_image002.png  卓越的缩放和操作功能。

file:///C:/Users/JAMES/AppData/Local/Temp/msohtmlclip1/01/clip_image002.png  支持导入和导出DXFDWGSketchUpExcelBMPJPG类型文件。

file:///C:/Users/JAMES/AppData/Local/Temp/msohtmlclip1/01/clip_image002.png  照明信息的表格编辑包括灯具、调光通道、色片等等。

file:///C:/Users/JAMES/AppData/Local/Temp/msohtmlclip1/01/clip_image002.png  完全集成的文案工作和二维的CAD系统。

file:///C:/Users/JAMES/AppData/Local/Temp/msohtmlclip1/01/clip_image002.png  实时错误检测。

file:///C:/Users/JAMES/AppData/Local/Temp/msohtmlclip1/01/clip_image002.png  生成乐器数量、日程表、配接等清单。

file:///C:/Users/JAMES/AppData/Local/Temp/msohtmlclip1/01/clip_image002.png  自定义平面图内容和布局。

file:///C:/Users/JAMES/AppData/Local/Temp/msohtmlclip1/01/clip_image002.png  可以打印所有视图,包括二维CAD、报告、表格、位图、LOGO等。

file:///C:/Users/JAMES/AppData/Local/Temp/msohtmlclip1/01/clip_image002.png  支持多显示器。

file:///C:/Users/JAMES/AppData/Local/Temp/msohtmlclip1/01/clip_image002.png  12个月的软件和Library文件更新。

电脑配置建议:

file:///C:/Users/JAMES/AppData/Local/Temp/msohtmlclip1/01/clip_image002.png  使用较高速度的处理器,提高操作性能。

file:///C:/Users/JAMES/AppData/Local/Temp/msohtmlclip1/01/clip_image002.png  内存需求的大小取决于设计方案的复杂程度。如果内存不足,会严重影响操作性能,甚至会增加磁盘的工作负荷。

软件界面模式

file:///C:/Users/JAMES/AppData/Local/Temp/msohtmlclip1/01/clip_image002.png  CAD 2D

file:///C:/Users/JAMES/AppData/Local/Temp/msohtmlclip1/01/clip_image002.png  DATA

file:///C:/Users/JAMES/AppData/Local/Temp/msohtmlclip1/01/clip_image002.png  PRES 2D


4

主题

25

回帖

264

积分

初级会员

积分
264
QQ
 楼主| 发表于 2013-4-27 09:00 | 显示全部楼层
本帖最后由 雄鹰624716173 于 2013-4-27 09:01 编辑

WYSIWYG Design
简介
     WYSIWYG Design是比WYSIWYG Report更高一个级别的产品套装。增加了包括三维CAD工具、三维等轴视图、阴影视图;以及可以为对象元素指定纹理和材质,并能够渲染输出逼真的效果图;以适应专业灯光设计师的更高要求。WYSIWYG Design也可以作为功能更为全面的教学版本。

产品特性file:///C:/Users/JAMES/AppData/Local/Temp/msohtmlclip1/01/clip_image002.png  包括Report级别产品的所有特性。
file:///C:/Users/JAMES/AppData/Local/Temp/msohtmlclip1/01/clip_image002.png  集成三维的绘图和设计。
file:///C:/Users/JAMES/AppData/Local/Temp/msohtmlclip1/01/clip_image002.png  多角度视图,包括俯视、正视、后视、左视、右视和等轴视图。
file:///C:/Users/JAMES/AppData/Local/Temp/msohtmlclip1/01/clip_image002.png  实现半透明物体变量。
file:///C:/Users/JAMES/AppData/Local/Temp/msohtmlclip1/01/clip_image002.png  所有视图均能打印,包括三维视图。
file:///C:/Users/JAMES/AppData/Local/Temp/msohtmlclip1/01/clip_image002.png  可以创建静态灯光场景,无需连接控制台。
file:///C:/Users/JAMES/AppData/Local/Temp/msohtmlclip1/01/clip_image002.png  渲染生成逼真的效果图。
file:///C:/Users/JAMES/AppData/Local/Temp/msohtmlclip1/01/clip_image002.png  渲染包括烟雾、阴影、环境光等。
file:///C:/Users/JAMES/AppData/Local/Temp/msohtmlclip1/01/clip_image002.png  渲染还包括物体的表面反射。
file:///C:/Users/JAMES/AppData/Local/Temp/msohtmlclip1/01/clip_image002.png  改进后的OpenGL增强光束的真实性。
file:///C:/Users/JAMES/AppData/Local/Temp/msohtmlclip1/01/clip_image002.png  支持多显示器。
file:///C:/Users/JAMES/AppData/Local/Temp/msohtmlclip1/01/clip_image002.png  12个月的软件和Library文件更新。

电脑配置建议
file:///C:/Users/JAMES/AppData/Local/Temp/msohtmlclip1/01/clip_image002.png  使用响应速度快的处理器可以节约渲染时间。
file:///C:/Users/JAMES/AppData/Local/Temp/msohtmlclip1/01/clip_image002.png  内存需求的大小取决于设计方案的复杂程度。如果内存不足,会严重影响操作性能,甚至会增加磁盘的工作负荷。
file:///C:/Users/JAMES/AppData/Local/Temp/msohtmlclip1/01/clip_image002.png  使用较高性能的OpenGL显卡,可以显著提高实时场景的真实性。

软件界面模式
file:///C:/Users/JAMES/AppData/Local/Temp/msohtmlclip1/01/clip_image002.png  CAD
file:///C:/Users/JAMES/AppData/Local/Temp/msohtmlclip1/01/clip_image002.png  DATA
file:///C:/Users/JAMES/AppData/Local/Temp/msohtmlclip1/01/clip_image002.png  DESIGN
file:///C:/Users/JAMES/AppData/Local/Temp/msohtmlclip1/01/clip_image002.png  PRES

4

主题

25

回帖

264

积分

初级会员

积分
264
QQ
 楼主| 发表于 2013-4-27 09:06 | 显示全部楼层
WYSIWYG Perform
简介

WYSIWYG Perform是在WYSIWYG Report和WYSIWYG Design组合的基础上,增加了专业灯光操作人员控制实时场景的功能。用户可以把方案创建在三维空间,需要连接一张灯光控制台到计算机,利用控制台精确控制实时场景。

产品特性

file:///C:/Users/JAMES/AppData/Local/Temp/msohtmlclip1/01/clip_image002.png  包含WYSIWYG Report和WYSIWYG Design的所有特性。

file:///C:/Users/JAMES/AppData/Local/Temp/msohtmlclip1/01/clip_image002.png  现场模式下控制可视化实时场景。

file:///C:/Users/JAMES/AppData/Local/Temp/msohtmlclip1/01/clip_image002.png  现场模式下可以利用DMX相机实现动态实时场景演示。

file:///C:/Users/JAMES/AppData/Local/Temp/msohtmlclip1/01/clip_image002.png  准确的模拟常规灯具和电脑灯具的效果。

file:///C:/Users/JAMES/AppData/Local/Temp/msohtmlclip1/01/clip_image002.png  LED网格允许模拟如激光、霓虹灯、投影幕等。

file:///C:/Users/JAMES/AppData/Local/Temp/msohtmlclip1/01/clip_image002.png  现场模式下可以利用控制台控制网格映射图像的发光面。

file:///C:/Users/JAMES/AppData/Local/Temp/msohtmlclip1/01/clip_image002.png  自动对焦功能可以将WYSIWYG的聚焦数据发送到控制台。

file:///C:/Users/JAMES/AppData/Local/Temp/msohtmlclip1/01/clip_image002.png  非常简单的连接到控制台或其它DMX控制源。

file:///C:/Users/JAMES/AppData/Local/Temp/msohtmlclip1/01/clip_image002.png  动画渲染,但需要相关的服务商支持。

file:///C:/Users/JAMES/AppData/Local/Temp/msohtmlclip1/01/clip_image002.png  支持多显示器。

file:///C:/Users/JAMES/AppData/Local/Temp/msohtmlclip1/01/clip_image002.png  12个月的软件和Library文件的更新。

电脑配置建议

file:///C:/Users/JAMES/AppData/Local/Temp/msohtmlclip1/01/clip_image002.png  使用响应速度快的处理器可以节约渲染时间。

file:///C:/Users/JAMES/AppData/Local/Temp/msohtmlclip1/01/clip_image002.png  内存需求的大小取决于设计方案的复杂程度。如果内存不足,会严重影响操作性能,甚至会增加磁盘的工作负荷。

file:///C:/Users/JAMES/AppData/Local/Temp/msohtmlclip1/01/clip_image002.png  使用较高性能的OpenGL显卡,可以显著提高实时场景的真实性。

软件界面模式

file:///C:/Users/JAMES/AppData/Local/Temp/msohtmlclip1/01/clip_image002.png  CAD

file:///C:/Users/JAMES/AppData/Local/Temp/msohtmlclip1/01/clip_image002.png  DATA

file:///C:/Users/JAMES/AppData/Local/Temp/msohtmlclip1/01/clip_image002.png  DESIGNfile:///C:/Users/JAMES/AppData/Local/Temp/msohtmlclip1/01/clip_image002.png  PRESfile:///C:/Users/JAMES/AppData/Local/Temp/msohtmlclip1/01/clip_image002.png  LIVE

7

主题

410

回帖

7万

积分

钻石会员

积分
72806

专家勋章版主勋章

QQ
发表于 2013-4-27 13:23 | 显示全部楼层
楼主请发一份给我学习学习    十分感谢楼主分享lulongbo163@163.com
认认真真的开开心心的过好每一天   加油

7

主题

410

回帖

7万

积分

钻石会员

积分
72806

专家勋章版主勋章

QQ
发表于 2013-4-27 13:49 | 显示全部楼层
楼主请发一份给我学习学习    十分感谢楼主分享lulongbo163@163.com
认认真真的开开心心的过好每一天   加油

0

主题

3

回帖

88

积分

实习会员

积分
88
QQ
发表于 2013-5-3 10:56 | 显示全部楼层
十分感谢楼主分享

4

主题

25

回帖

264

积分

初级会员

积分
264
QQ

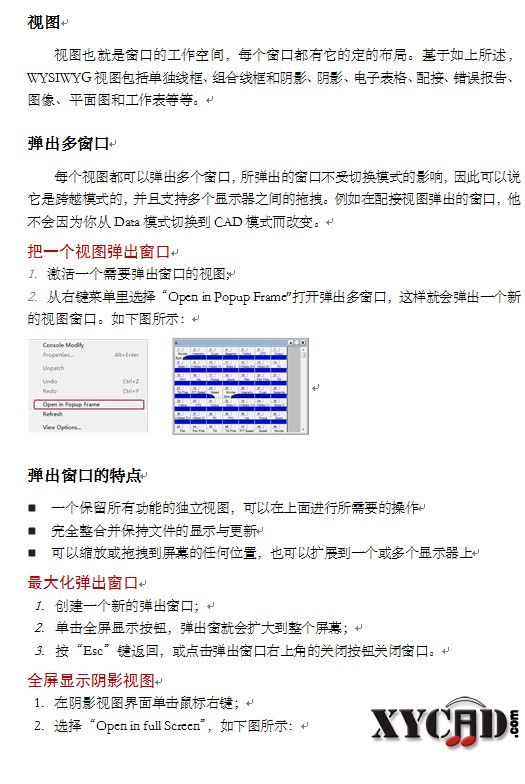

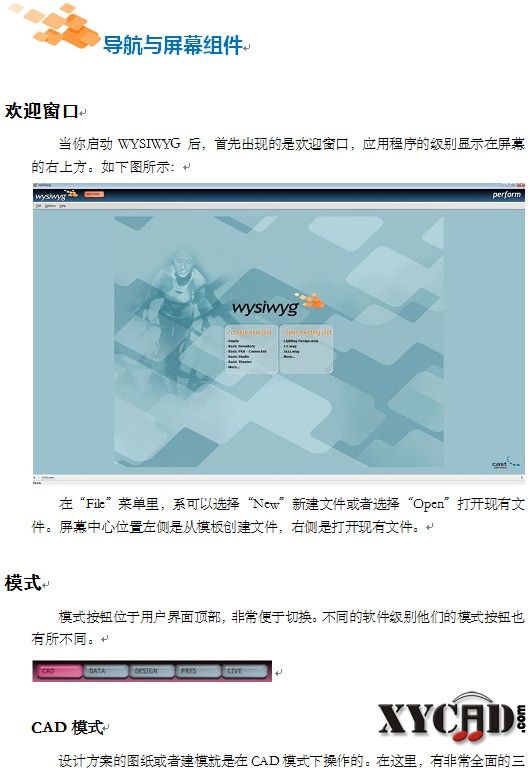

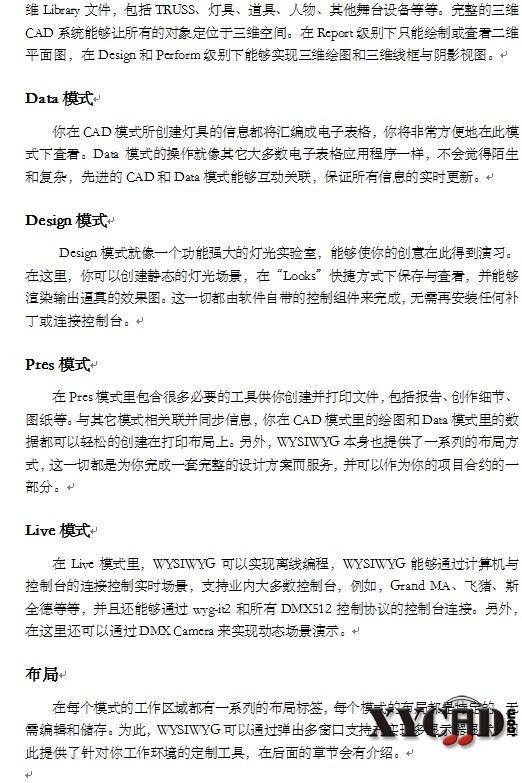

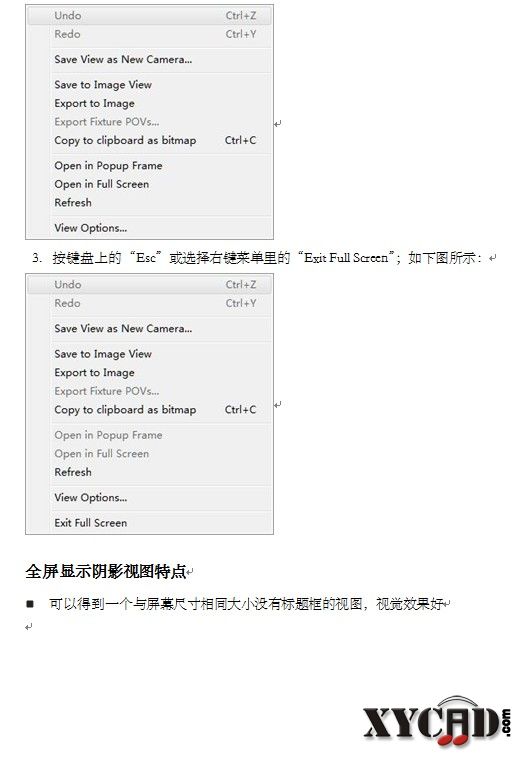

 楼主| 发表于 2013-5-10 13:42 | 显示全部楼层







4

主题

25

回帖

264

积分

初级会员

积分
264
QQ
 楼主| 发表于 2013-5-10 13:50 | 显示全部楼层

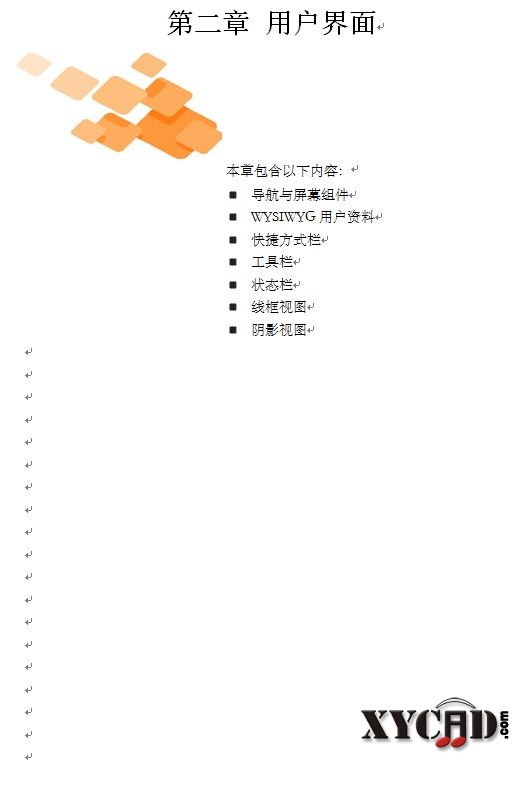

边写边传,截图较多,所以只能写好统一截图上传比较方便。

4

主题

25

回帖

264

积分

初级会员

积分
264
QQ

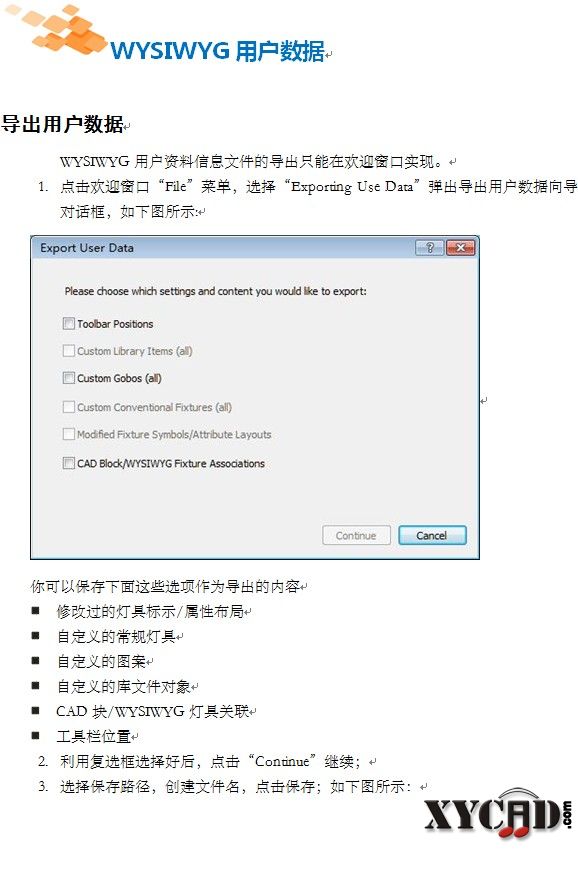

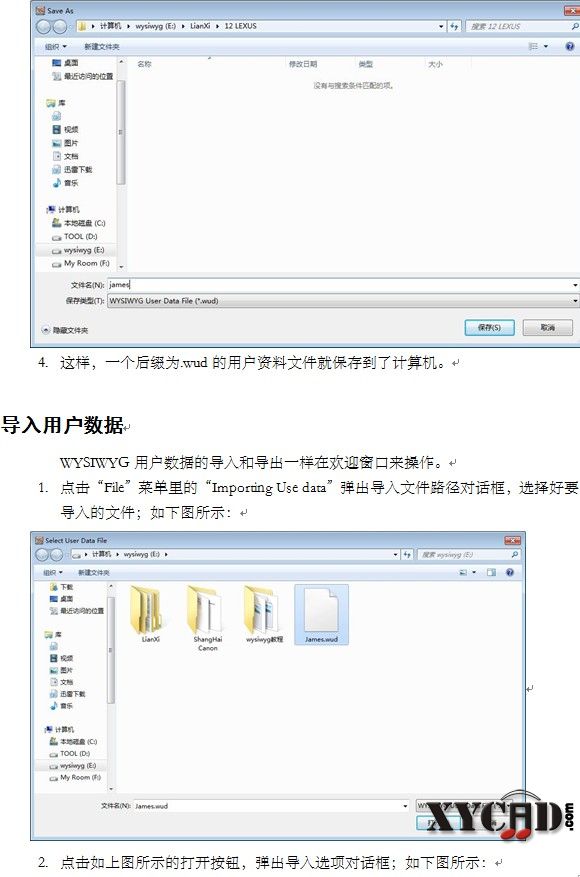

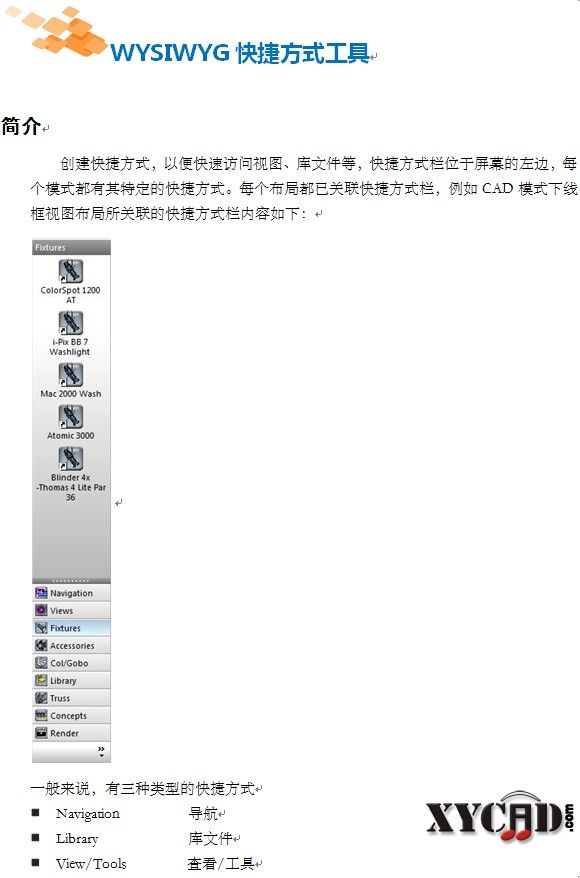

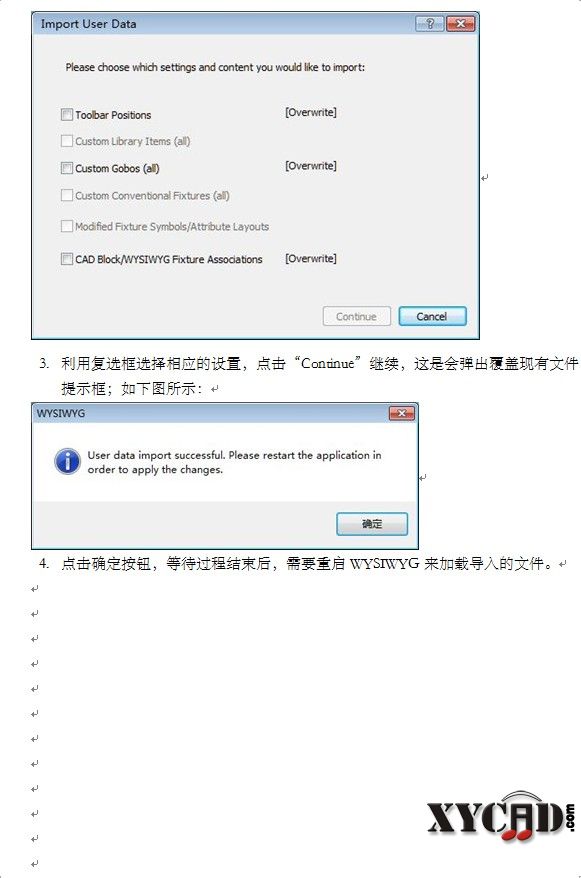

 楼主| 发表于 2013-5-12 15:35 | 显示全部楼层



4

主题

25

回帖

264

积分

初级会员

积分
264
QQ
 楼主| 发表于 2013-5-12 15:37 | 显示全部楼层
本主题的所有内容均由本人亲自操作软件编写并截图,绝对原创。
