智能化大厦各系统技术说明

[复制链接]
 楼主| 发表于 2008-3-28 12:14 | 显示全部楼层
涉及音响灯光机械视频方案从此不求人,秒拿预算!
3 X2 l+ R$ t2 n- r! X# C; b9 |
6 I3 k2 P2 J" E& m0 n# l' g0 p设计采用一个模块系统有以下功能及设备:
+ Z) V! O1 }7 S( `Ø# M  W" s6 D8 o" x! e4 R0 d

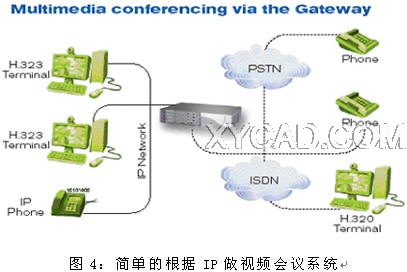

双PRI线gateway(H.323/H.320)
# L( O$ [4 g& |$ s
Ø, N9 u7 x2 f7 O7 [3 [, X
内置多点控制器(MCU)
0 E, I  ^1 J; j8 I
Ø
; x/ ?& @' {* D! p7 l6 i3 k
支持SNMP简单网络管理协议
1 V* \; t5 s% T# O% Y
Ø
( {# m8 D: N1 f% s( {1 l
音频编解码
! [- M8 k' A4 G! [& Y- z
Ø" J, X, z5 B  m. w' ~, p+ ]' ~
T.120 数据通信协议

' H; p# _5 _! ?! X$ _  C) f* N( p  DØ
1 j7 I% H8 o4 N( N7 c9 {* @6 j
双画面显示
 楼主| 发表于 2008-3-28 12:14 | 显示全部楼层
每个房间的视频会议设备只要能够接上H.323的厂商,例如SONY、Polycom、Picturetel或Tandber的产品都能使用。我们研究了各个会议室、办公室的需求,从而确定全部采用Tandberg系统会有以下优点:2 v: Y# ], a/ g+ D/ e6 r1 f
在会议中心、多媒体会议室需要同时将发言者的影像进行播放,所以需要两台摄像机。AV控制员利用Crestron控制系统来负责摄取台上活动,而另一台则通过会议系统负责对观众席摄取。Tandberg摄像机可有15个预定方位及广角镜,所以比起SONY或Polycom就有更多的预定方位及视觉更佳的广角镜。在这里,最佳方案是把摄像机安装在墙上,而不应把一套台式或应在电视机上面放置的设备挂在墙上,所以设计最好采用Tandberg 2500及2台Wave摄像机并安装在每一个需要视频会议的会议室。
 楼主| 发表于 2008-3-28 12:15 | 显示全部楼层
3.2 智能化大厦会议室
% G, \# L- e( C( U$ t% y3.2.1一般功能需求& p/ V! Y% s3 ]- A8 L
这是一个重要的会议场所,已经包含了全部视频、音频会议和集中控制功能,由于这些房间面积不大,但应具有网线的PC机,如果用一个无线键盘演讲者坐在会议桌旁也可以进行演示。) W5 i6 _2 F9 ~% ?4 y- J
3.2.2各系统的设计思想与组成2 B+ ~. E: C8 d! p
与会议中心一样,利用Crestron中央集成控制系统及与各会议室共用的MediaMatrix媒体矩阵DSP音频处理系统,可以做出多个预定的场景选择,随时调出正确的视频、音频及灯光的参量来实现所需要的功能。4 j$ D' I8 ~8 I9 g% R3 T. J& C  j
3.2.3音频系统
( L  I% l+ S$ X/ p- q, G: ^采用先进的MediaMatrix媒体矩阵DSP系统,能够将桌面上多个界面话筒分别进行音频处理,包括独立的回音消除,利用了“混声减一”(mix-minus)结构与多个各有独立通道功放的天花扬声器,使得距离发言话筒最近的扬声器是会自动关闭,同时如果是播放DVD、录像机和其它广播,声音将从投影幕的左、中、右放播出来,这些功能如果用传统的模拟音频设备是无法做的到的,当举行视频会议时,高质量的音频就更显得十分重要了。
 楼主| 发表于 2008-3-28 12:15 | 显示全部楼层
3.2.3视频系统
# |4 U, K4 a% Z( r6 u0 c, m4 F# s二台大功率3000流明XGA投影机投射二个120"画面到电动投影幕上可以进行以下各样视频演示:; @% s5 W- ]9 P% n$ q/ A2 l
        网络PC机(在讲台上)/ I- l' M& z2 o9 g$ h0 _+ z
        AV与笔记本电脑在讲台上输入插口1 v# \, c! \( n" e0 P# v" L8 z
        多个笔记本电脑接口安装在会议台上不同地方' b+ z( ]: R$ r0 o6 i: U1 ~# Z
        DVD/VCD激光播放机
7 S$ C0 c3 Z# M& {6 ]5 \        数码实物摄像仪(XGA分辨率)' ]9 `2 s: }) J1 S
投影机是安装在天花内完全隐蔽,当需要投影时一个定制的小型电动反射镜板会自动降下来,优点就是把难看的电线隐藏在天花内并将投影机风扇声减至最低。
 楼主| 发表于 2008-3-28 12:15 | 显示全部楼层
在台面有了多个不同地方的笔记本电脑输入口,使得几乎坐在任何位置都可以进行演示,当有了详细的会议台设计我们就会把接口板、界面及线缆管理做出一个最完善的设计, XGA实物摄像仪也可以接到这些输入口来增加整个演示系统的弹性。
, j9 e! W3 C6 A% N+ C/ e我们希望DVD机和录像机跟媒体矩阵、功放等设备一起装在一个接近讲台位置的机架内。讲台上有一个LCD视频监视跟网络电脑的LCD监视并在一起,这样的做法,演示者可以操作PC机及在另外一个监视挑选需要用的影像才把它投影到大银幕上,这就不用常常转头来看投影幕。" ~) w/ H: B& H/ {0 n# d
3.2.5控制系统
5 F/ ]/ K( {8 U# X由于从讲台或者是任何座位都可以进行演示,通过一个Crestron无线触摸控制屏。
 楼主| 发表于 2008-3-28 12:17 | 显示全部楼层
这个触摸屏可以控制这房间的所有音频、视频、灯光及视频会议系统,如何其它遥控和开关机都不需要,因为这个房间有许多大面积的窗户,所以设计同时考虑了电动窗帘的开关控制。
; x' D3 H6 o- P% E0 q( V4 Z3.2.6灯光控制系统
9 ?8 H/ Q0 ^) w5 I/ X! M通过一个简单的8路控制系统,可以由触摸屏来调出各种不同光度的灯光需求,通常这些会包括AV演示,讨论形式会议及视频会议,因为每种使用功能都有不同的灯光需求。
 楼主| 发表于 2008-3-28 12:19 | 显示全部楼层
3.2.7视频会议; T, S/ a% z0 R4 @6 i6 r
游客,如果您要查看本帖隐藏内容请回复
 楼主| 发表于 2008-3-28 12:20 | 显示全部楼层
3.5公共广播系统
8 @. j8 v4 h5 K3 L* s, c: R3.5.1系统概述
4 G( [7 n, j. l1 J智能化大厦的广播系统属于公共广播系统,它由基本广播、自动广播、消防紧急广播三部分组成,并共用一套功率放大设备和扬声器系统。, m# H) _5 e$ Q5 M  F- j, R5 d8 w
系统包括了各主体楼、裙楼及地下各层的公共广播、背景音乐及消防紧急广播。智能化大厦相当是一个高档豪华的五星级酒店,智能化大厦的各功能区大致分布如下:6 K6 ^; F% Y2 h- Q, a2 i
        首层是大堂、商务及公共服务、休闲区等;
3 K# C5 R, F* G0 E$ W8 B, t        餐饮、娱乐、公告花园区等;
& [- P5 x' A# P4 H        智能化大厦会议区;
  k6 v. t& J( i6 s9 f5 W        酒店式公寓区;
0 M8 x/ |/ @% S0 ^  ~- Q: |2 t2 E+ w        标准客房区;
2 D7 @7 u. J* t0 ^( ?3 S        豪华套房区;4 n  g, b# ?7 y* @! p" W
        设备层和避难层;
( a/ v% Y  S: r8 U5 O3 |        智能化大厦工作管理部门办公区;6 ?) ]1 g) {* s( [9 X
        地下各层是车库区。
$ F6 Z, N/ B4 j, O7 m+ ^8 `3.5.2系统总体功能要求
( H$ M$ a8 k4 Z1 D本广播系统采用基本广播、自动广播、消防紧急广播三部分合一的公共广播音响系统,并共用一套功率放大设备和扬声器系统。根据授权级别的不同而完成不同的广播功能,其中消防广播具有最高控制级别。9 J2 H3 E. ^  U4 P+ K- J- ?
本广播系统采用控制计算机和媒体矩阵音频数字平台相结合的控制系统。
9 Z( P2 g& l$ U$ z4 M: ]/ Y& Z6 S4 R本系统控制用计算机配备双监视器,一套置于智能化大厦消防分中心并作为广播设备机房,供维修人员使用,用于系统的设定、调试及观察系统工作状态;一套置于首层的消防中心作为播音室,供播音员使用,用于观察系统设备的工作状态。播音员可观看和系统操作但不能修改系统参数。3 b& u5 a7 i) Q. g1 C  {$ `
在广播机房可以实现对所有广播区域的播音控制,包括播音内容的选择、音量、音质的调节等。
 楼主| 发表于 2008-3-28 12:21 | 显示全部楼层
3.5.2.1基本广播功能9 B- T+ d% ]" q
基本广播主要用于播送背景音乐广播、呼唤及寻人等广播。其信号源来自本系统机房内的多种音源和人工播音,这种广播模式可有指定区域、选择区域或全区域各模式。" j9 H1 ?. b* n* X. f
基本广播用于播送背景音乐和日常必要广播等,同时也可为客人提供如:找人、呼唤、失物招领等特别服务广播。# O( B  T1 H, z
系统的播音范围应能覆盖智能化大厦全部区域。并可对不同的功能区域实现不同内容的播音。+ g* z1 _8 `9 M) F) S+ P2 v
基本广播应具有人工、自动两种播音方式。人工方式即播音员通过麦克风实施实时播音的方式。自动方式是根据预先录制的播音计划,由媒体矩阵管理系统中央控制系统编辑来完成自动播放相对固定的信息。4 z( G2 [4 `3 a; f: d
播放信息前,为引起客人注意,系统先播放提示音,提示音具有多种类型可供操作人员选择。
 楼主| 发表于 2008-3-28 12:22 | 显示全部楼层
3.5.2.2消防紧急广播功能
: {3 E4 \0 ?! Z  ^8 m# a# L消防广播用于火灾报警或紧急情况下对客人的疏散导播,
游客,如果您要查看本帖隐藏内容请回复
